本文说明如何更换 Perc S100 卡中的故障磁盘。

作为提醒，Perc S100 卡是一种 RAID 解决方案，仅与 Windows 服务器软件兼容。此卡与 Vmware Esx 或 Linux 不兼容。

重要信息：

此过程仅适用于更换出现故障的硬盘驱动器(故障状态)以开始重建。

小心： Dell 建议您对数据进行完整备份，以便在您的 RAID 上执行操作。

步骤

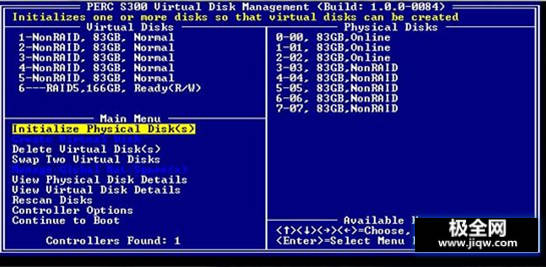

启动服务器时(在启动操作系统之前)，按 Ctrl 和 R 按钮可访问 Perc S100/S110/S300 的 BIOS。

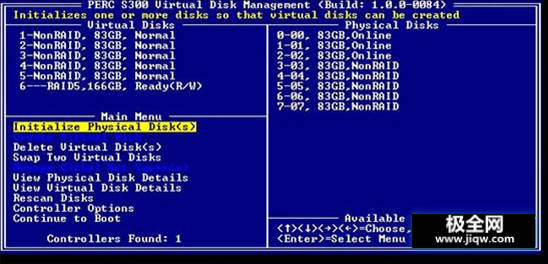

在使用 Perc S100/S110/S300 更改服务器中的磁盘时，新硬盘将显示在 stauts "NO RAID" 中

此光盘无法作为 RAID 的一部分被识别。在板上，Perc S100/S110/S300 应用特定签名。要将其集成到 RAID 中，我们将擦除签名。

要在 RAID 中集成此磁盘，您必须按如下所示操作：

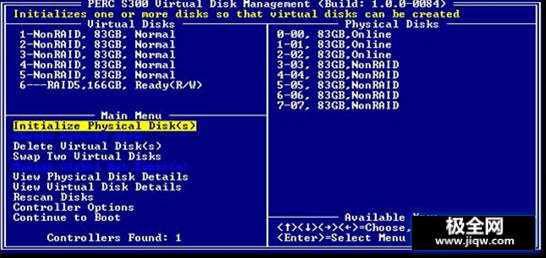

向下滚动到选项：删除虚拟磁盘，然后按enter键。

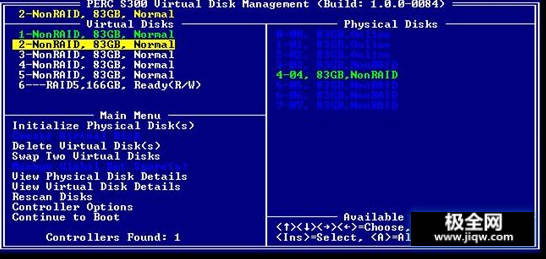

选择NonRAID中的磁盘(在本例中为： 1-NonRAID)

按Insert键以选择磁盘1。

按enter键，您将看到以下屏幕：

按C键确认。(驱动器将进入Ready (就绪)。)

我们将此磁盘移至备份(热备用)。

向下滚动以管理全局热备用，然后按enter键。

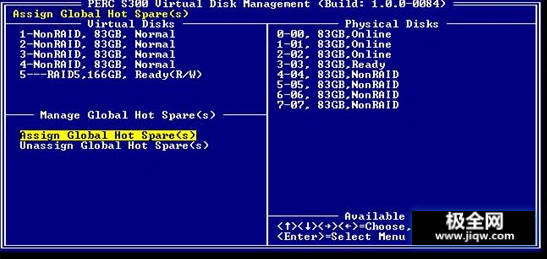

选择分配全局热备用，然后将密钥移植：

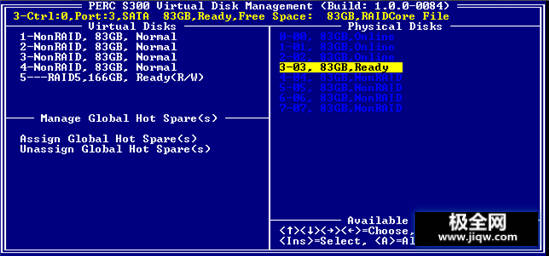

选择我们刚刚通过就绪状态的驱动器，然后按下Insert key：

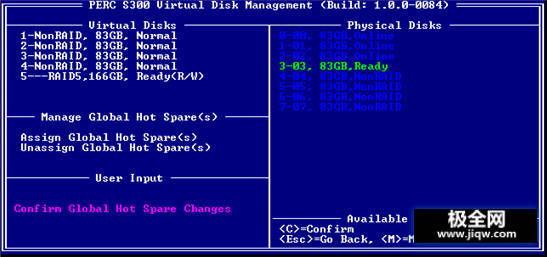

然后按enter键进行确认。

按m键返回到主菜单。

RAID 由软件管理，重建将不会启动等待服务器重启
